接地模塊是一種主要針對特低接地電阻要求的專用接地極。該款產品技術參數已國內同類產 品數倍，試驗表明可耐受 20KA 以上的大電流沖擊，對雷電流的釋放非常容易又不遭受破壞，能 與土壤結合為一體，使接地體與土壤的有效接觸面積比金屬接地體大，增大了接地體的有效散流 面積，降低接地體與土壤的接觸電阻，能顯著提高接地效率，減少地網占用土地面積。接地 模塊能滿足不同條件下的降阻需要，增加了離子導電通路，能有效減少接地體與土壤之間的接地 電阻，耐大工頻和沖擊電流沖擊，電阻值穩定，使用壽命長，施工方便簡潔。 接地模塊應用范圍： 1、發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動通信基站、微波中 繼站、地面衛星接收站、雷達站等工作接地、接地和防雷接地； 2、貴重儀器、計算機機房設備、郵電程控設備、廣播電視設備、電子醫療設備等工作 接地和保護接地； 3、各種高層建筑及高大構筑物、名勝古建筑 、高大紀念塔等防雷接地； 4、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地。接地模塊的主要技術參數：

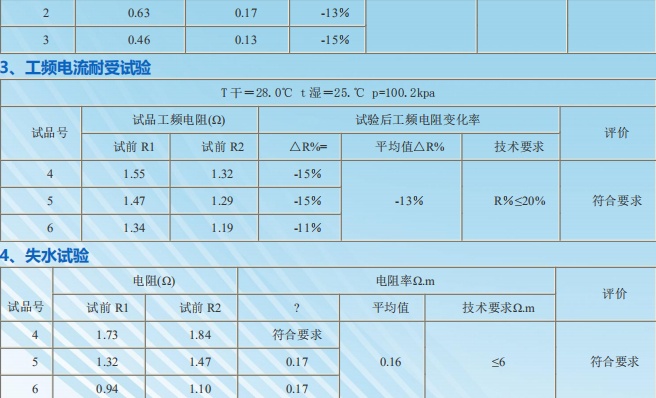

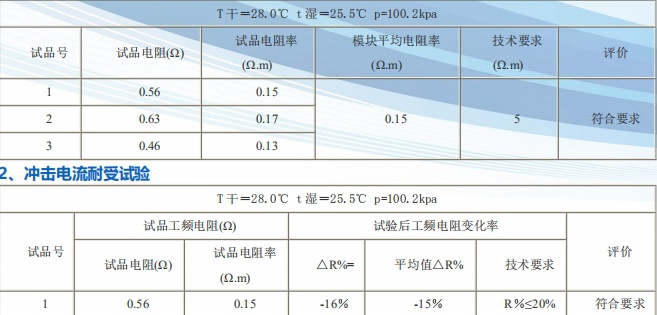

1、室溫下的電阻率試驗

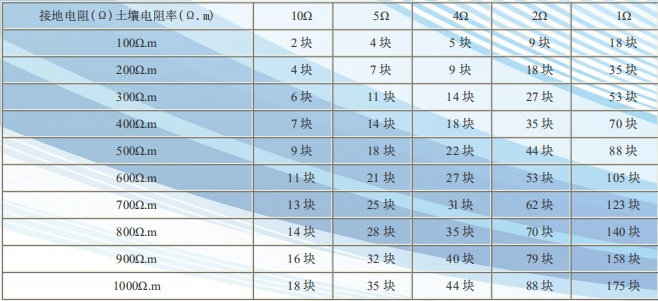

接地模塊的使用

 施工步驟

1、ADF 系列接地模塊水平埋設時，埋設深度不小于 0.6m，接地模塊間距離不小于 3m， 垂直埋設時，接地模塊之間的距離也盡量不小于是 3m。

2、接地模塊極芯間相互連接或與接地網連接時，焊接。焊接是搭焊，搭焊長度至少應為地 極芯寬度的 2 倍。焊接處應消除焊渣，并采取防腐措施。

3、回填時粘土，還應適量灑水，分層夯實，待模塊充分吸濕 24 小時后測量接地電阻。

備注：由于土壤電阻率的不均勻設計方案的不同，施工質量的不同，所以實際效果可能與理 論有偏差。
